¶ Inleiding
Ben je op zoek naar een technische uitleg over hoe je jouw Luqas module kan aansluiten?
Neem dan hier eens een kijkje.
Eens je klaar bent met de installatie en onderstaande configuratie kan je hier de tarieven instellen van uw energieleverancier.
Heb je een elektrische wagen aangesloten dan kan je deze hier instellen.
Na al deze instellingen kan je energy lezen hoe je uw energiebeheer kan opvolgen en hier hoe je uw toestellen kan bedienen.
¶ Wat dient er minimaal aangesloten te zijn:
- 230V aansluiting
- Netwerk
- RJ12 kabel met digitale meter
¶ Wat moet er zeker geactiveerd zijn:
- P1 Poort digitale meter via My Fluvius
¶ Hoe zien dat je digitale meter geactiveerd is?
Op Mijn Fluvius platform (Mijn Fluvius – Home)
Fysiek op de module
LED P1 IN = GROEN : P1 poort correct geactiveerd
Om de module in te stellen voor het gebruik in Qbus Control surf je naar Luqas Wizard of scan je de QR-code die je kan terugvinden op uw module. Vervolgens doorloop je de 10 stappen om de module in te stellen voor gebruik.
¶ De Wizard doorlopen

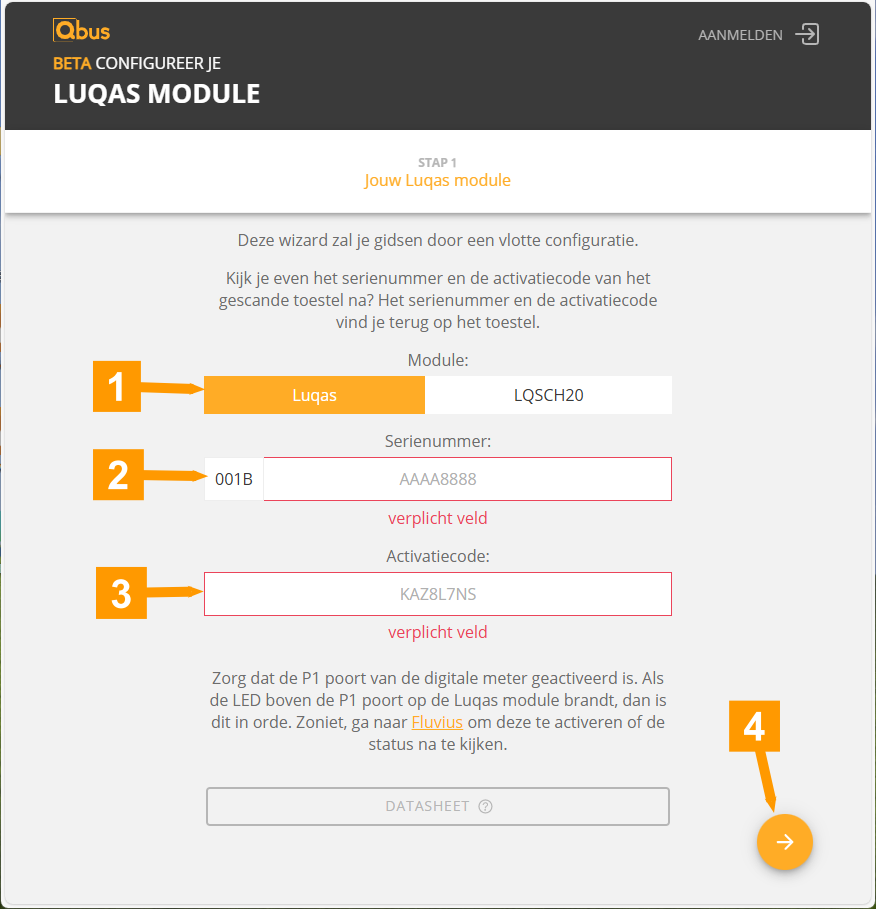

¶ Stap 1: Module toevoegen
- Deze wizard kan ook gebruikt worden voor een Luqas Charging Hub (LQSCH20) in te stellen. Zorg ervoor dat je de juiste module kiest.
- Vul het serienummer in van uw Luqas.
- Vul de activatiecode in van uw Luqas.
- Klik op deze pijl om door te gaan naar de volgende stap.

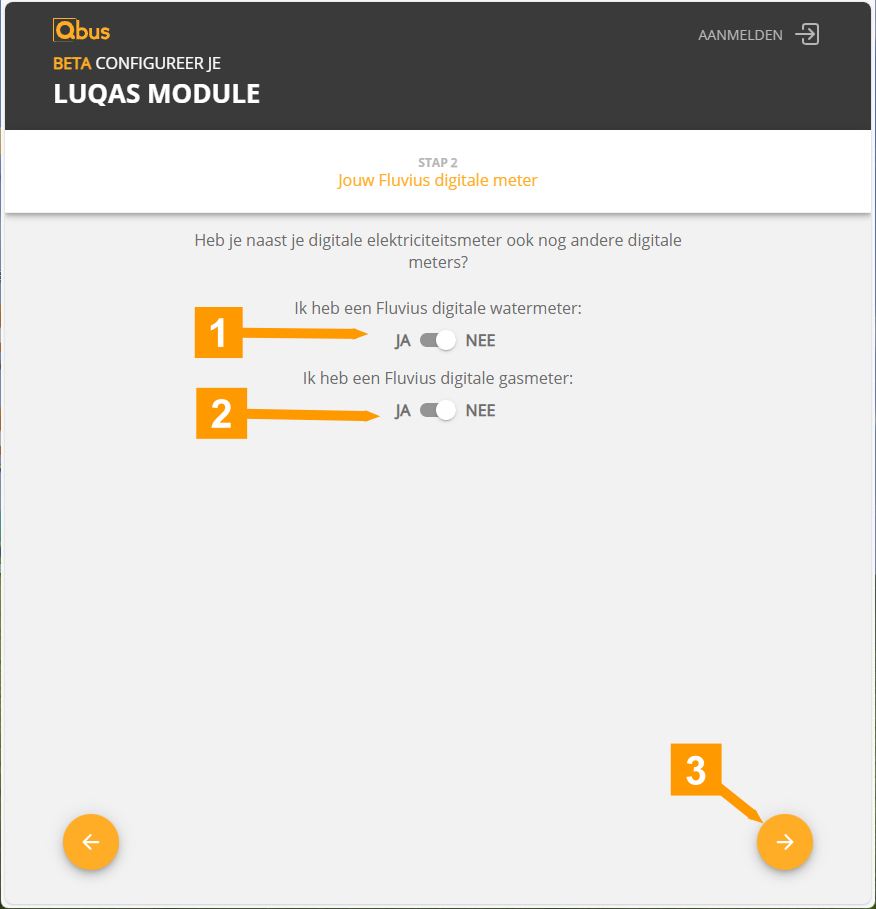

¶ Stap 2: Jouw digitale meter
Indien de installatie beschikt over een digitale water- en/of gasmeter kan u dit hier aangeven. Deze zullen dan opgenomen worden in het energiedashboard.
- Indien uw gasaansluiting verbonden is met uw digitale meter kies dan JA
- Indien uw wateraansluiting verbonden is met uw digitale meter kies dan JA
- Klik op deze pijl om door te gaan naar de volgende stap.

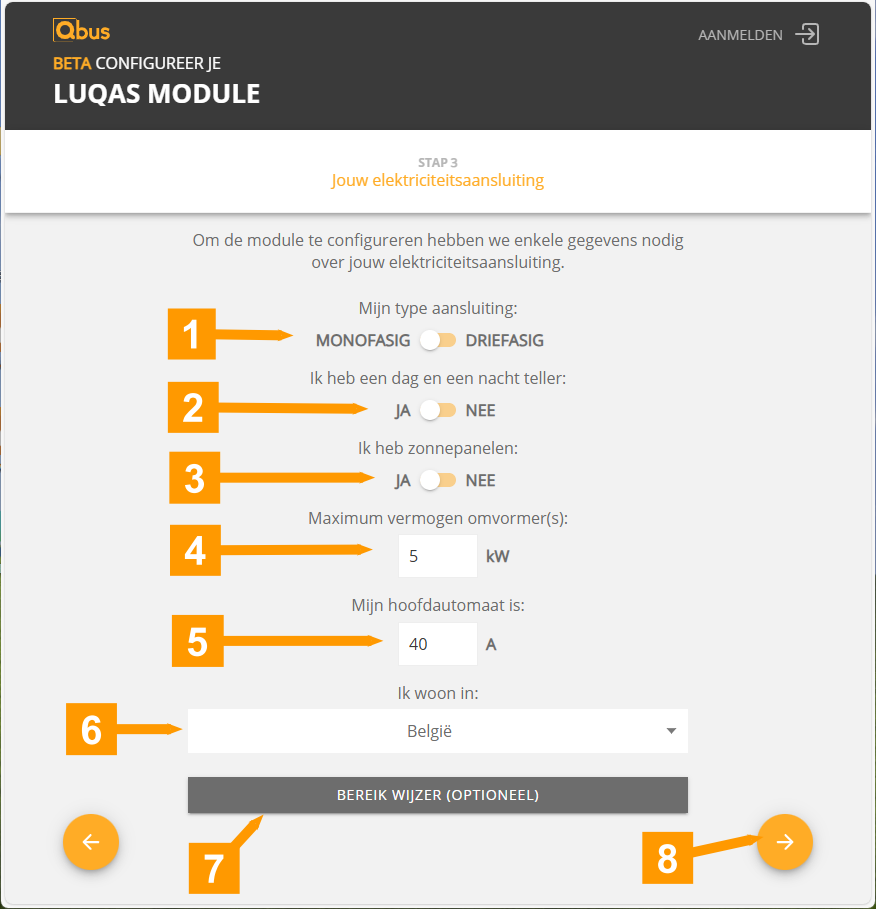

¶ Stap 3: Jouw elektriciteitsaansluiting
Vul hier de gegevens in van uw elektriciteitsmeter en eventuele omvormer.
- Stel hier het type aansluiting in van uw elektriciteitsnet. (Je kan dit ook afleiden van uw Fluvius digitale meter: Heb je op de display enkel L1 staan, dan heb je een monofasige aansluiting. Heb je L1, L2 en L3 dan heb je een driefasige aansluiting)
- Als je een dag/nacht teller hebt stel deze dan op JA, anders op NEE. Ook dit kan je afleiden van de Fluvius meter. Zie je een zonnetje en een maantje staan, dan heb je een dag/nacht teller.
- Geef hier mee of je installatie een omvormer heeft voor zonnepanelen.
- En het maximum vermogen die je omvormer kan leveren.
- De waarde van uw hoofdautomaat hangt af van uw aansluiting. Je kan deze waarde aflezen op de automaat die in de kast van uw digitale meter zit.
- Kies hier het land van de installatie.

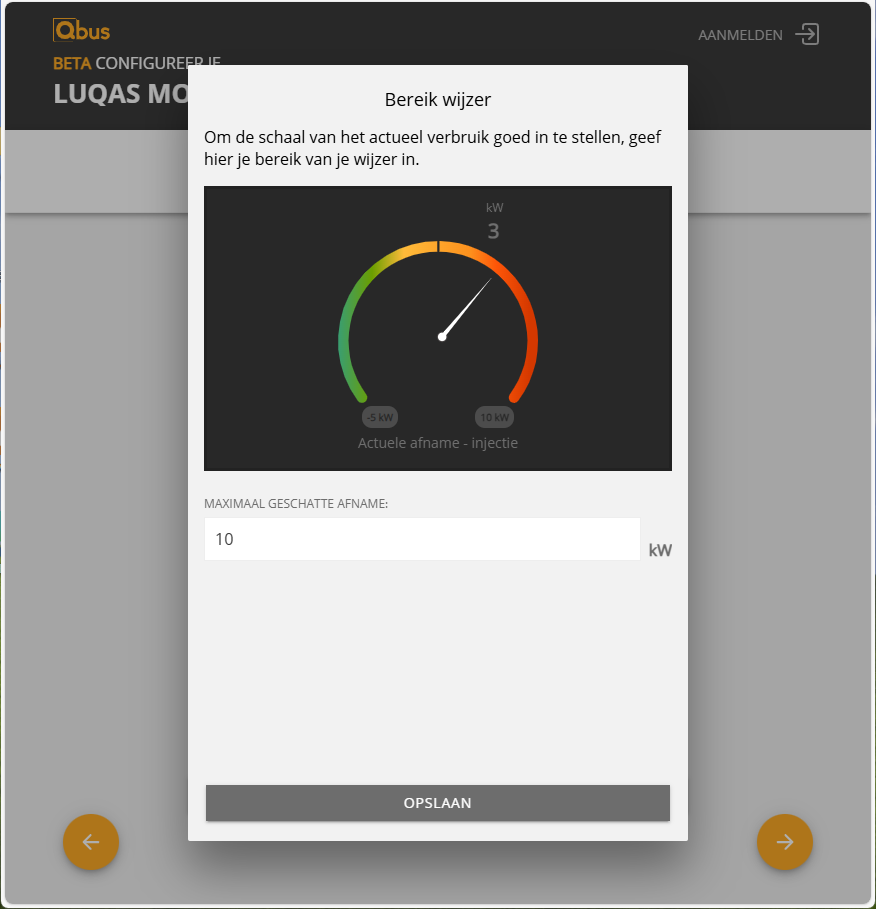

- Eventueel kan u het bereik instellen van 'De wijzer' die u later in Qbus Control zal zien. Standaard werden waarden toegekend op basis van uw eerder ingevulde waarden.
- Klik op deze pijl om door te gaan naar de volgende stap.

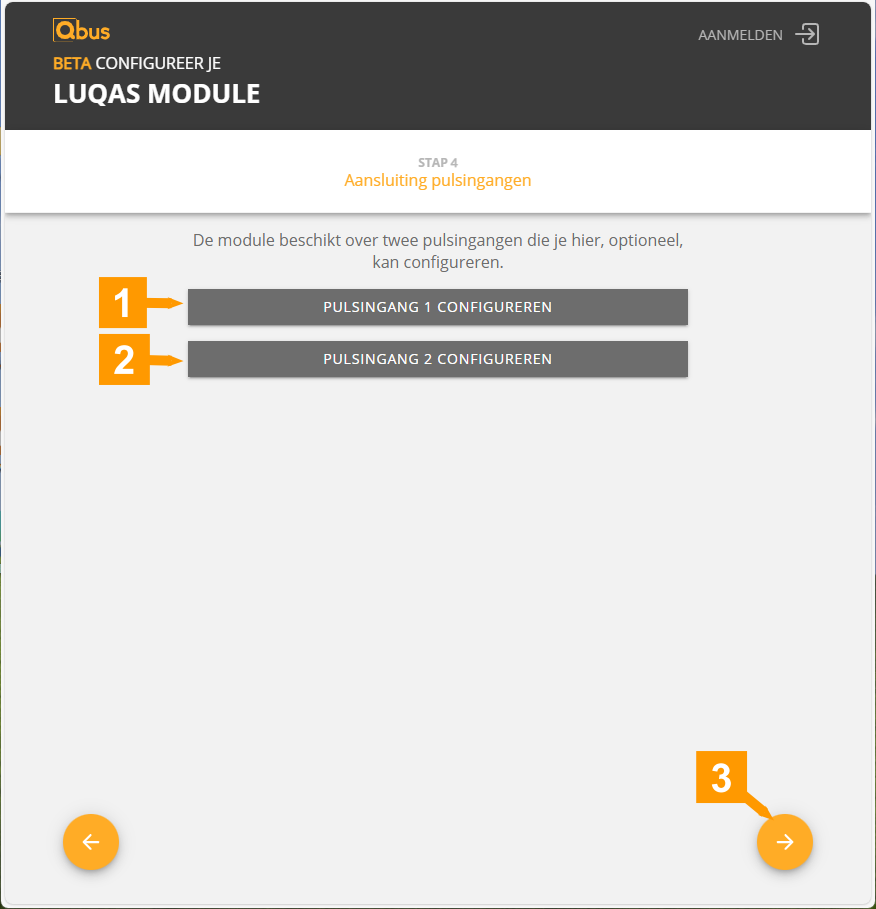

¶ Stap 4: Aansluiting puls ingangen
De Luqas heeft 2 puls ingangen. Deze kan je gebruiken om de energie van toestellen te monitoren die hun energieverbruik via puls uitgangen doorgeven.

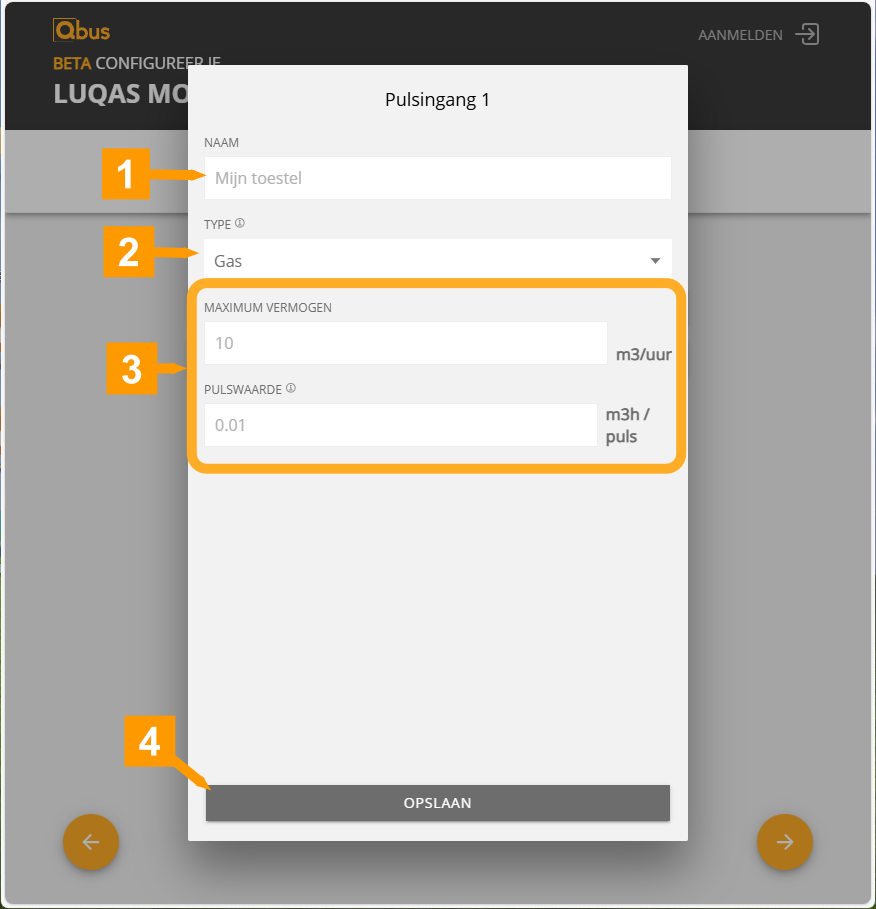

- / 2. Selecteer een ingang om een toestel in te stellen
- Geef uw toestel een naam
- Selecteer welk type toestel u heeft aangesloten.
- Stel de parameters van uw toestel in.
- Klik op Opslaan om de wijzigingen te bewaren.

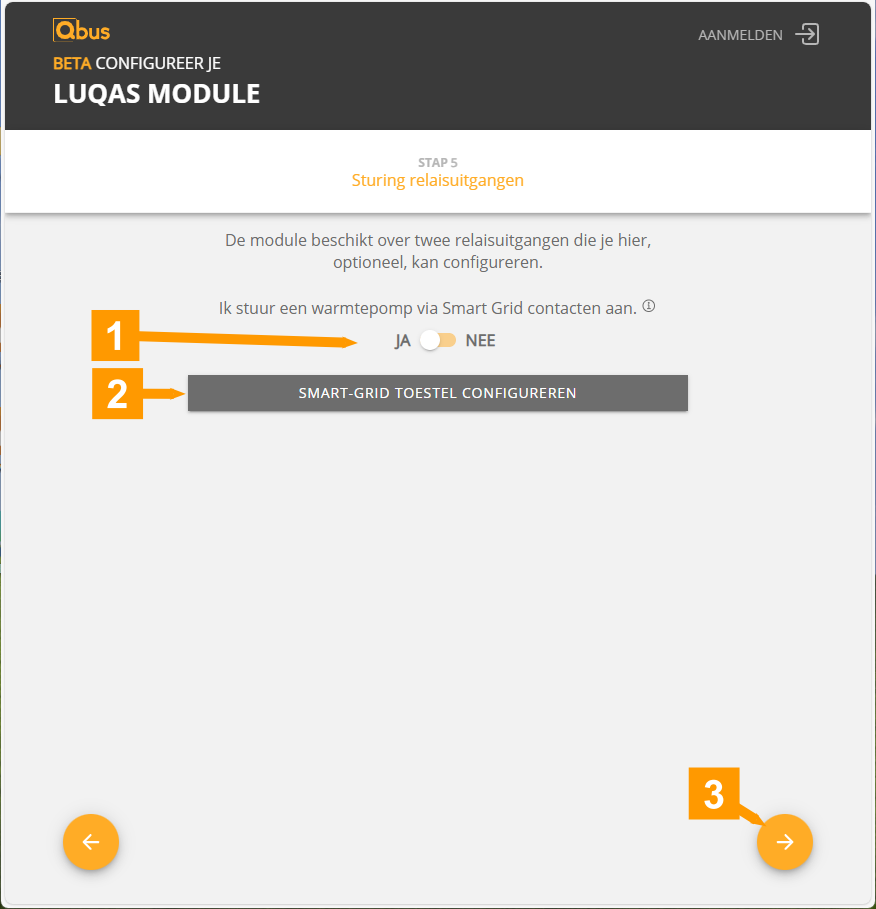

¶ Stap 5: Sturing relaisuitgangen
De Luqas heeft 2 relais uitgangen. Deze kan u gebruiken om een warmtepomp met Smart Grid contacten aan te sturen of de relais afzonderlijk gebruiken om eventueel een boiler aan te sturen.
Door voor elk toestel een vermogen in te stellen, kan de Luqas uw toestel aansturen indien er injectie is. Op deze manier zal er geen energie naar het net vloeien als deze kan opgeslaan worden in uw installatie.
¶ Smart Grid
- Kies JA om om een Smart Grid warmtepomp in te stellen

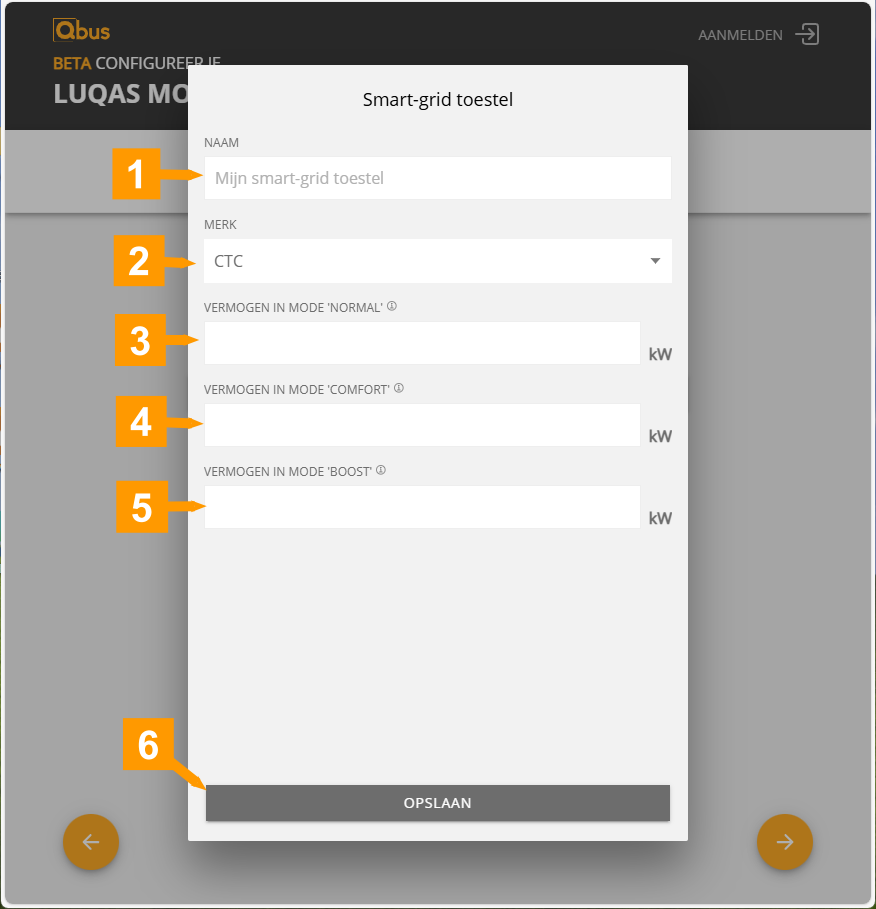

- Klik op Smart-Grid toestel configureren
- Geef uw toestel een naam
- Kies het merk van uw warmtepomp uit de lijst
- Mode Normal: Geef hier aan wat de warmtepomp nominaal verbruikt zonder elektrische weerstand. De vuistregel is het elektrisch vermogen bij 50% draaien van de compressor. Dit kan teruggevonden worden in de technische data sheet of aangevraagd worden bij de warmtepomp leverancier.
- Mode Comfort: Geef hier aan wat de warmtepomp elektrisch verbruikt zonder elektrische weerstand. De vuistregel is het elektrisch vermogen bij 100% draaien van de compressor.
- Mode Boost: Geef hier aan wat de warmtepomp elektrisch verbruikt met elektrische weerstand. De vuistregel is het elektrisch vermogen bij 100% draaien van de compressor en de bijverwarming dat is ingeschakeld.
- Klik op Opslaan om uw wijzigingen te bewaren

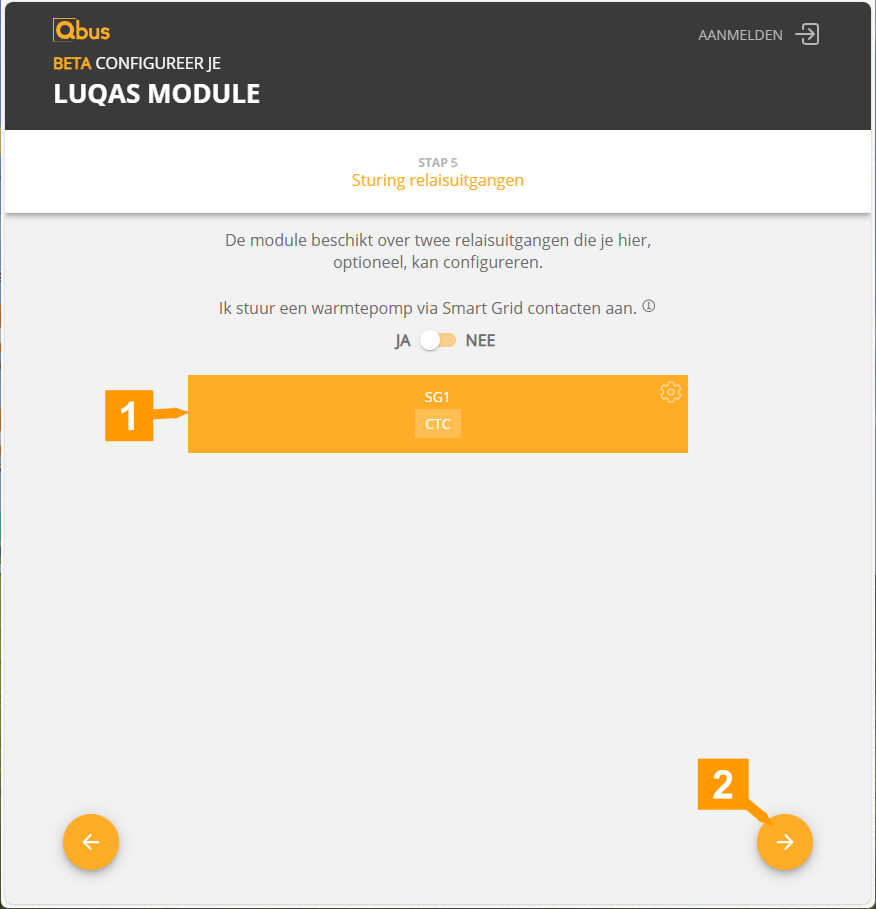

- hier heeft u een overzicht van uw toestel. Rechtsboven kan u met het tandwieltje de instellingen aan passen.
- Klik op de pijl om door te gaan naar de volgende stap.

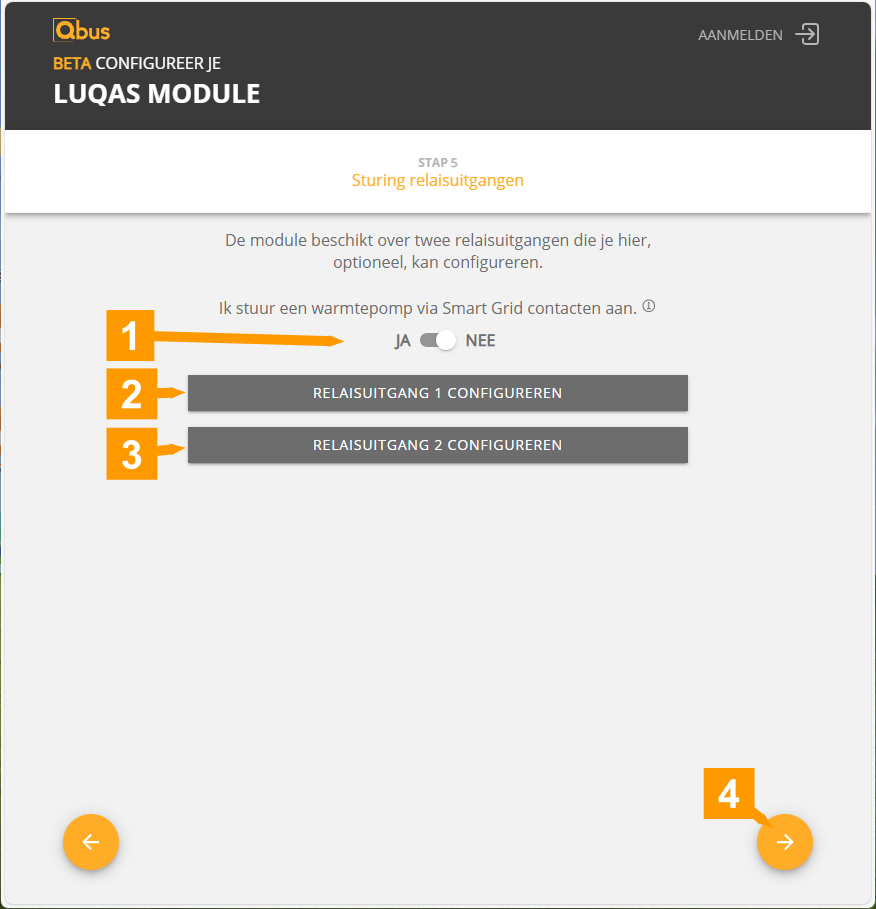

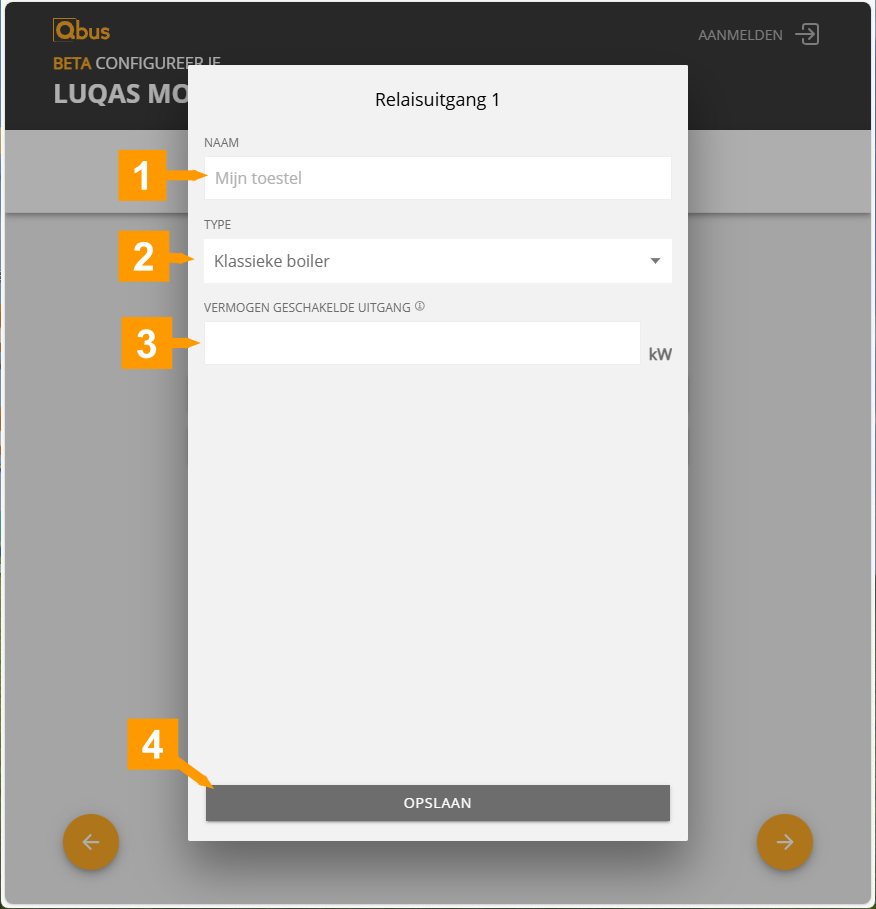

¶ Relais contacten
- Kies Nee om de relais contacten te gebruiken.
- Klik op een van deze knoppen om een relais in te stellen.
- Geef uw toestel een naam
- Kies het type toestel dat u wil aansturen
- Vul de parameters in voor uw toestel.
- Klik op Opslaan om uw wijzigingen te bewaren

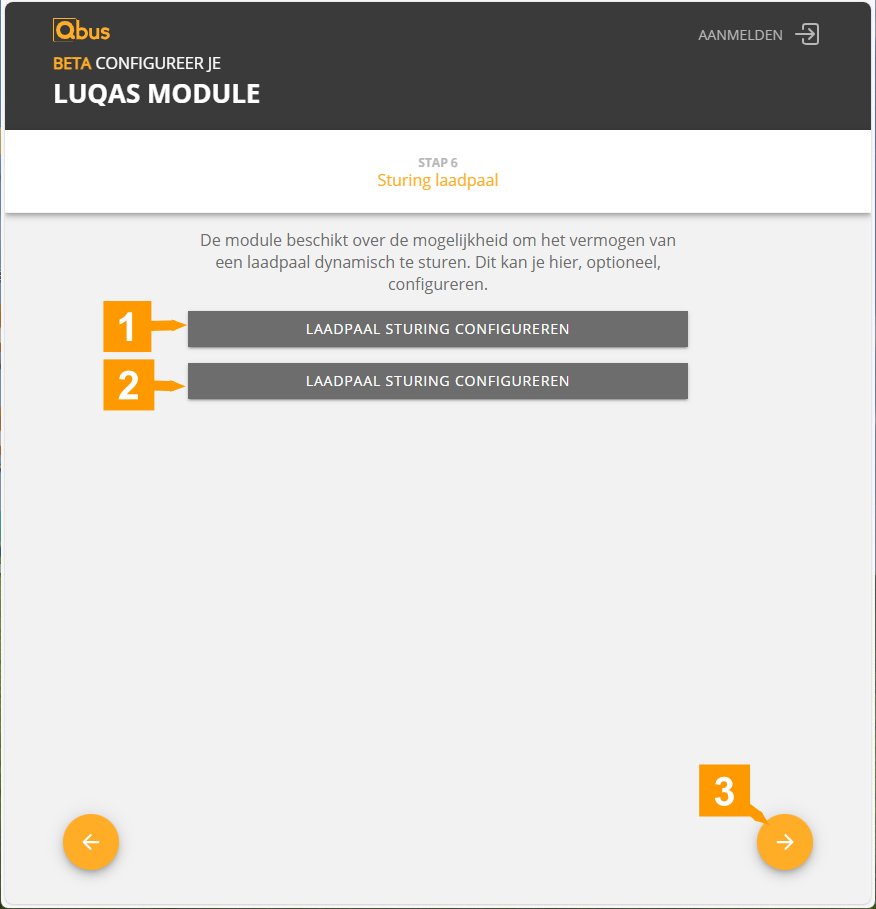

¶ Stap 6: Sturing laadpaal
De lijst van compatibele laadpalen vindt u terug in de technische fiche
Raadpleeg de technische fiche van uw laadpaal voor meer informatie.
De Luqas kan tot 2 laadpunten aansturen. Dit kunnen ofwel 2 afzonderlijke laadpalen zijn of 1 laadpaal met 2 aansluitingen.
-
- Klik op een knop om een laadpaal toe te voegen

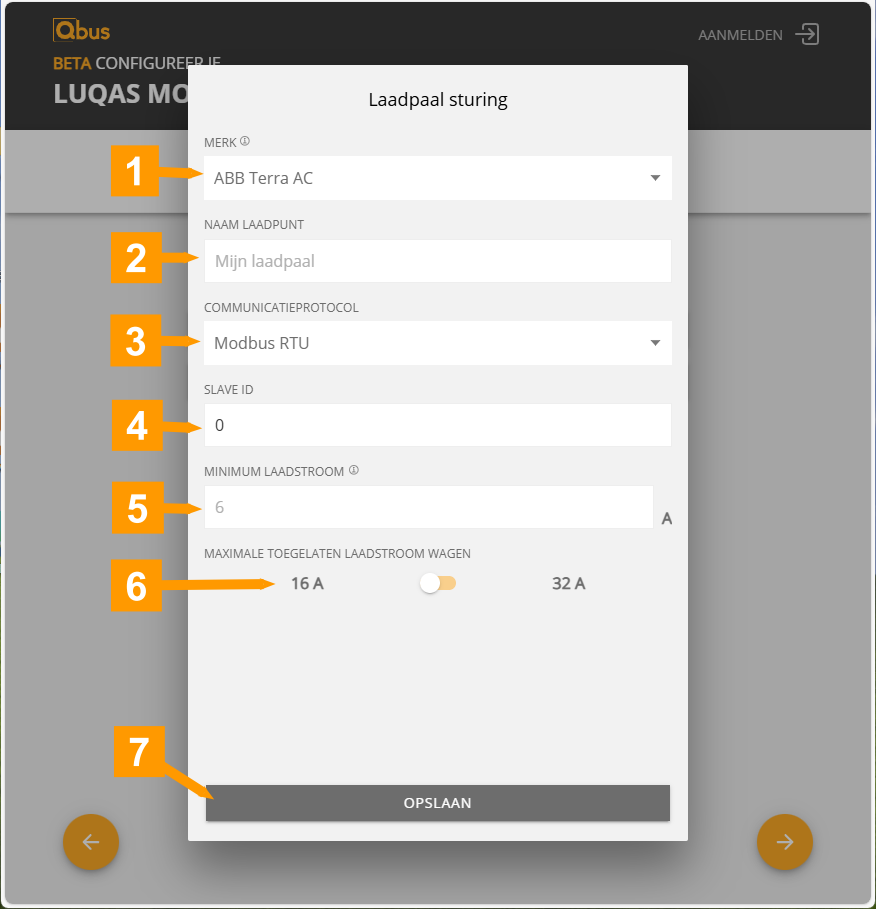

¶ Enkele laadpaal
- Kies het merk van uw laadpaal
Als het merk van uw laadpaal meerdere modellen heeft, dan kan u deze ook kiezen in een extra veld. - Geef een naam aan uw laadpaal
- Kies het communicatieprotocol voor uw laadpaal
- Indien uw laadpaal aangesloten is via RTU kan u hier het Slave ID instellen. Voor een TCP/IP connectie zal u hier een IP adres kunnen invullen.
- Vul hier de minimum stroom in die uw wagen nodig heeft om het laden te kunnen starten.
- Stel hier de maximum toegelaten laadstroom in. Deze waarde hangt af van de automaat die de laadpaal afzekert.
- Monofase: Selecteer op welke fase uw laadpaal is aangesloten.
- Drie-fase: Duid de maximum toegelaten laadstroom aan.
- Klik op Opslaan om de wijzigingen te bewaren

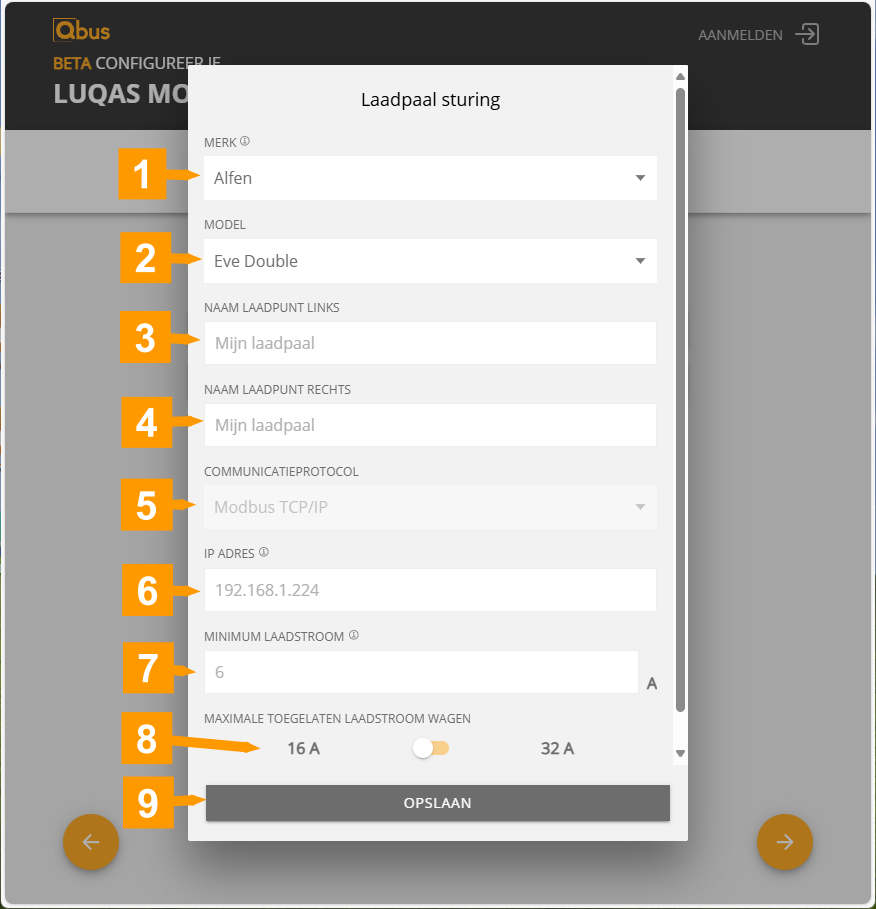

¶ Dubbele laadpaal
- Kies het merk van uw laadpaal
- Kies het model aan uw laadpaal
- Geef een naam voor de linkse aansluiting van uw laadpaal
- Geef een naam voor de rechtse aansluiting van uw laadpaal
- Kies het communicatieprotocol voor uw laadpaal
- Indien uw laadpaal aangesloten is via RTU kan u hier het Slave ID instellen. Voor een TCP/IP connectie zal u hier een IP adres kunnen invullen.
- Vul hier de minimum stroom in die uw wagen nodig heeft om het laden te kunnen starten.
- Stel hier de maximum toegelaten laadstroom in. Deze waarde hangt af van de automaat die de laadpaal afzekert.
- Monofase: Selecteer op welke fase uw laadpaal is aangesloten.
- Drie-fase: Duid de maximum toegelaten laadstroom aan.
- Klik op Opslaan om de wijzigingen te bewaren

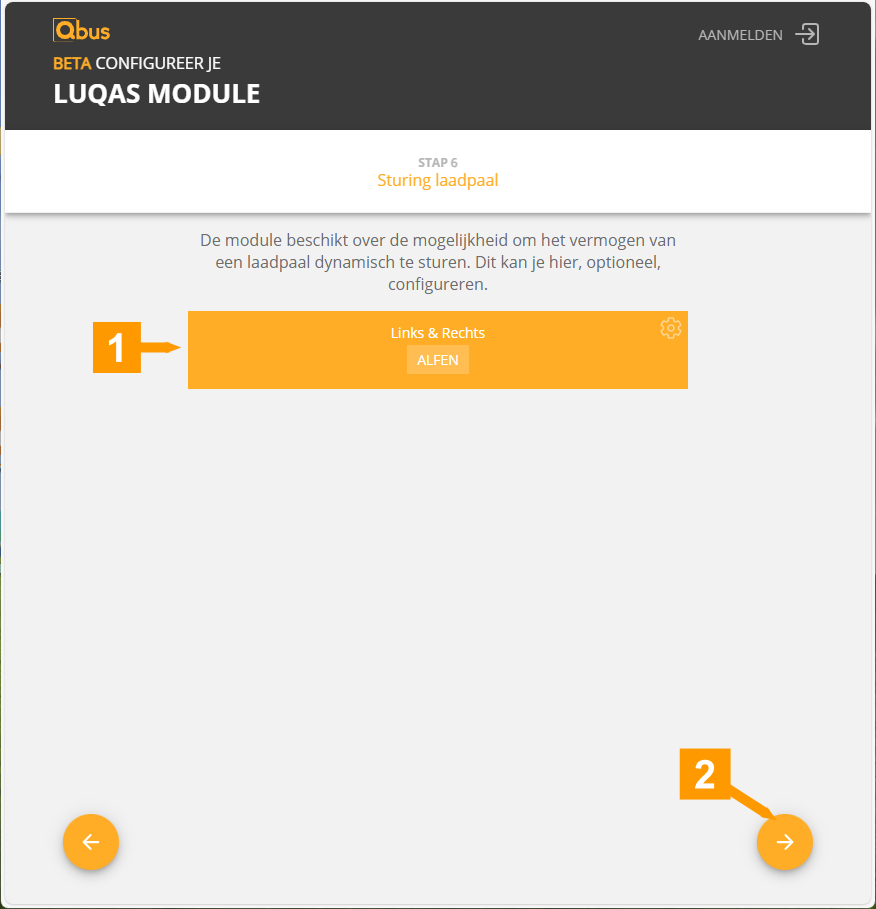

¶ Voorbeeld overzicht

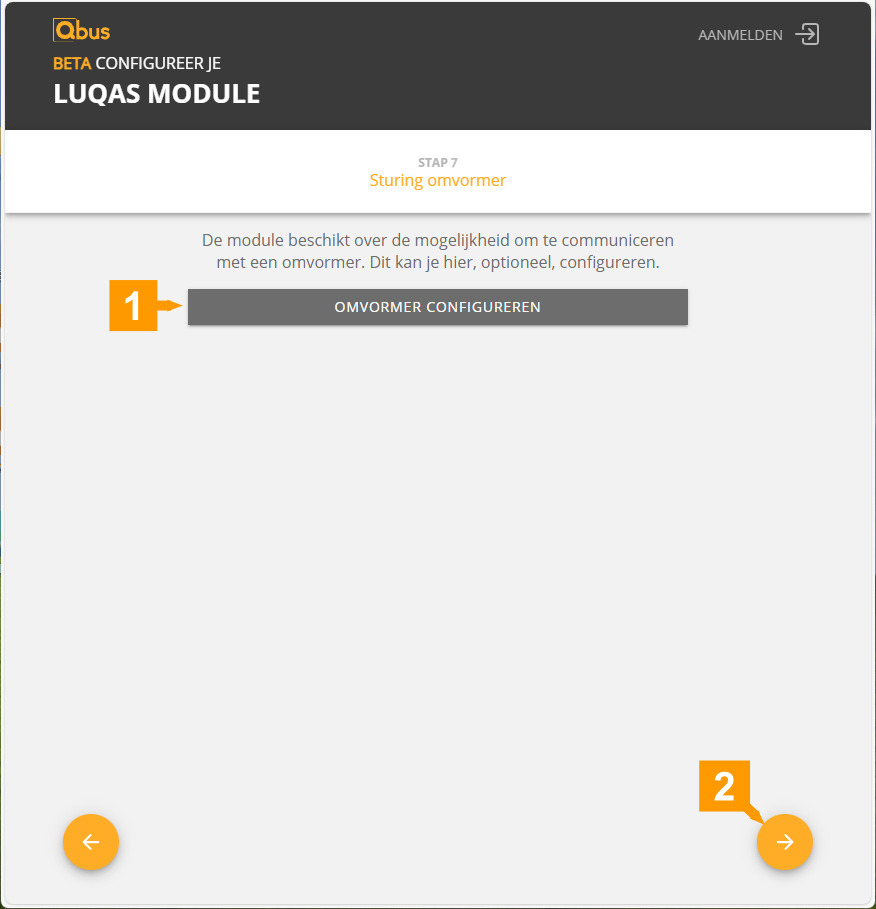

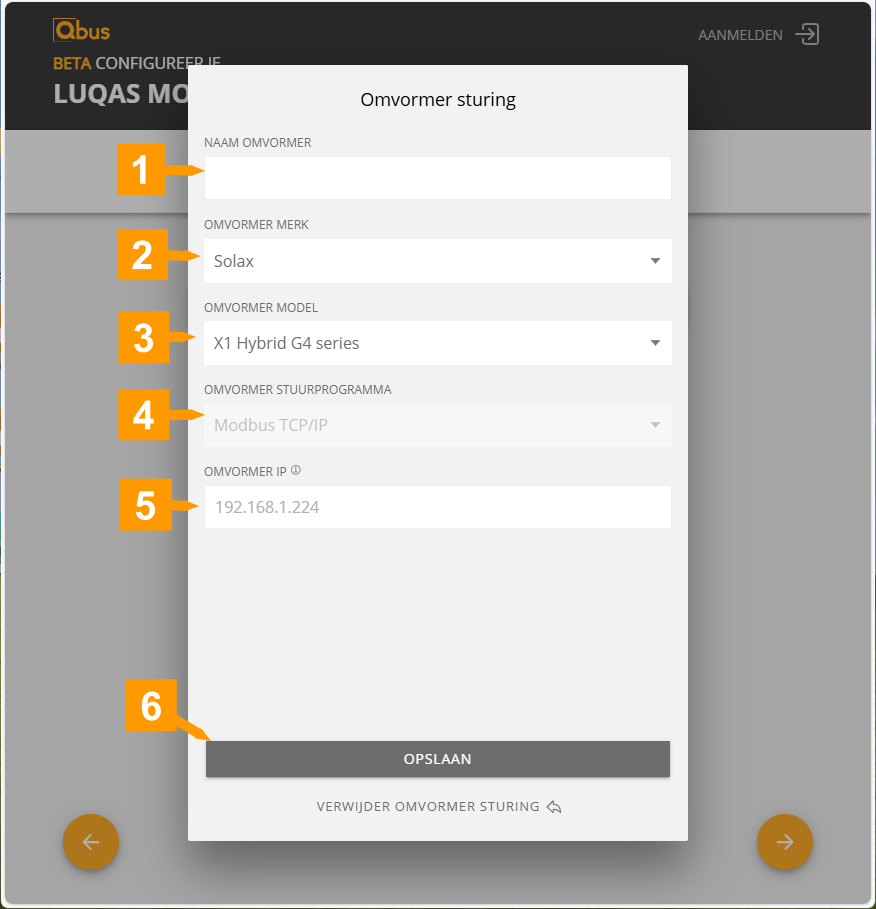

¶ Stap 7: Omvormer
In deze stap kan je de parameters instellen voor uw omvormer.
- Klik hier om een omvormer toe te voegen.
- Klik op Opslaan om de wijzigingen te bewaren
- Geef uw omvormer een naam
- Kies het merk van uw omvormer
- Kies het model van uw omvormer
- Stel het IP adres in van uw omvormer
- Klik op Opslaan om uw wijzigingen te bewaren

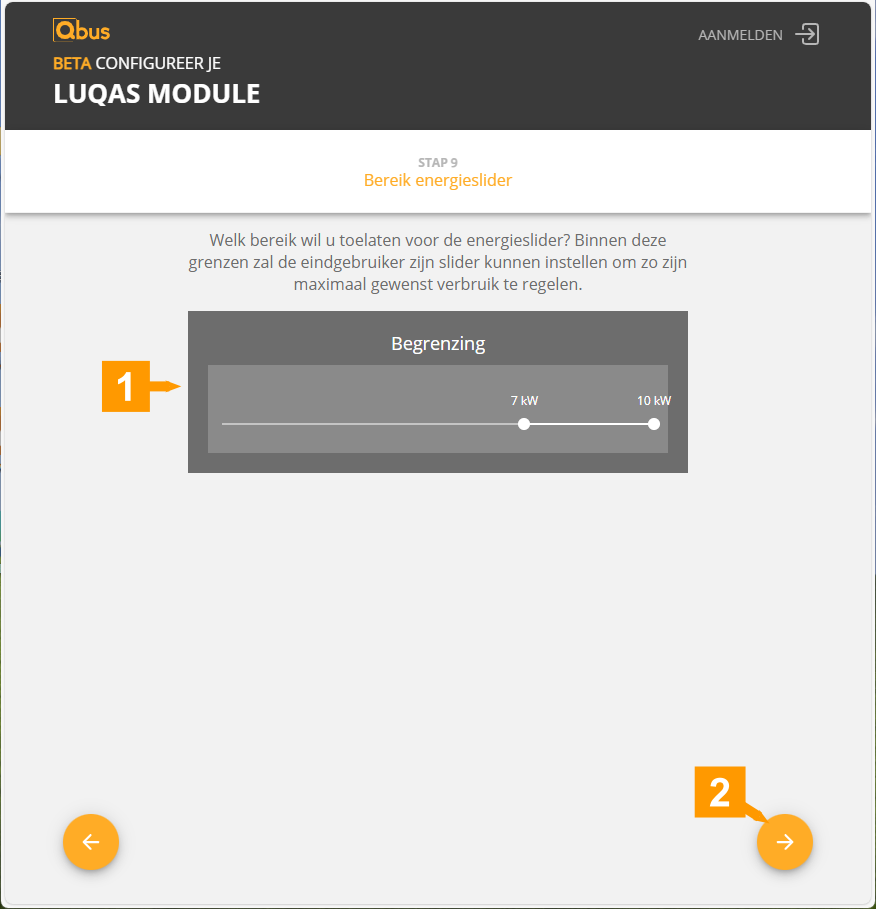

¶ Stap 9: Bereik energie slider
Geef aan welk bereik je wil toelaten voor de energie slider van de klant.
Dit is een slider waarmee de klant zijn maximaal toegelaten vermogen dynamisch kan instellen. Op basis van de voorgaande instellingen word een suggestie voorgesteld. Dit is voor elke installatie verschillend. Schat dit zo goed mogelijk in op basis van de aanwezige toestellen in de woning.
Dit kan later vanop afstand steeds aangepast worden.

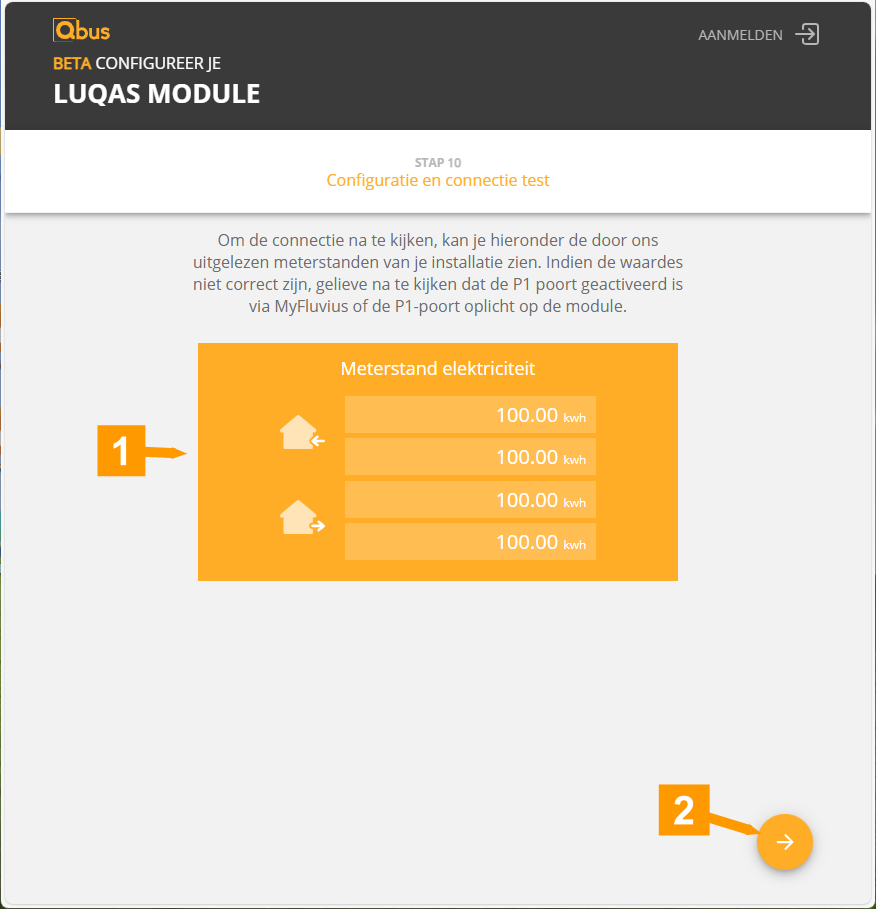

¶ Stap 10: Configuratie en connectie test
In deze stap kan je controleren of de Luqas verbonden is met de Digitale meter. Als de instellingen juist zijn zal je onderstaand scherm zien. Anders zal je een foutmelding krijgen en dien je te controleren of de P1 data binnenkomt op uw Luqas. Op de module zelf moet de groene LED branden aan de aansluiting en uw meter moet hiervoor geactiveerd zijn.
- De waarden worden overgenomen van de digitale meter. U kan deze waarden ter controle vergelijken met de waarden op de display van uw meter.
- Klik op de pijl om door te gaan naar de volgende stap.

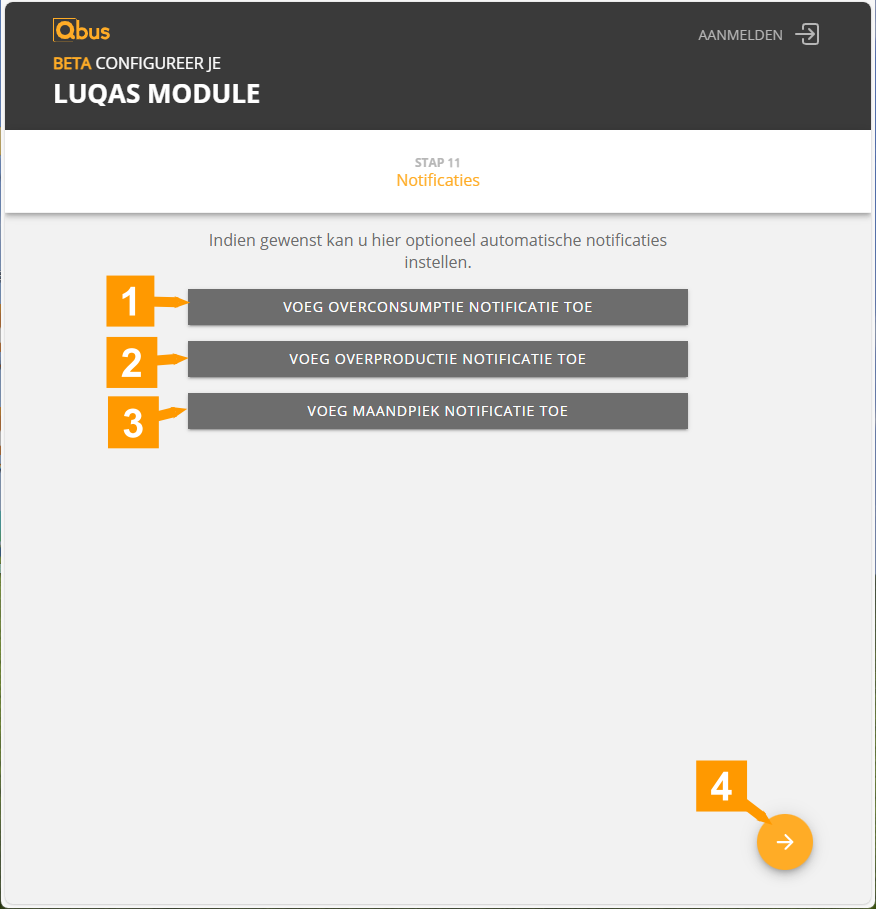

¶ Stap 11: Notificaties
In deze stap kan je 3 notificaties instellen. De eindgebruiker zal voor elke notificatie een melding krijgen via de app als de ingestelde waarde overschreden wordt.
- Overconsumptie: Als er meer energie uit het net vloeit dan ingesteld
- Overproductie: Als er meer energie naar het net vloeit dan ingesteld
- Maandpiek: Als de ingestelde waarde overschreden zal worden bij het huidige verbruik
- Klik op de pijl om door te gaan naar de volgende stap.

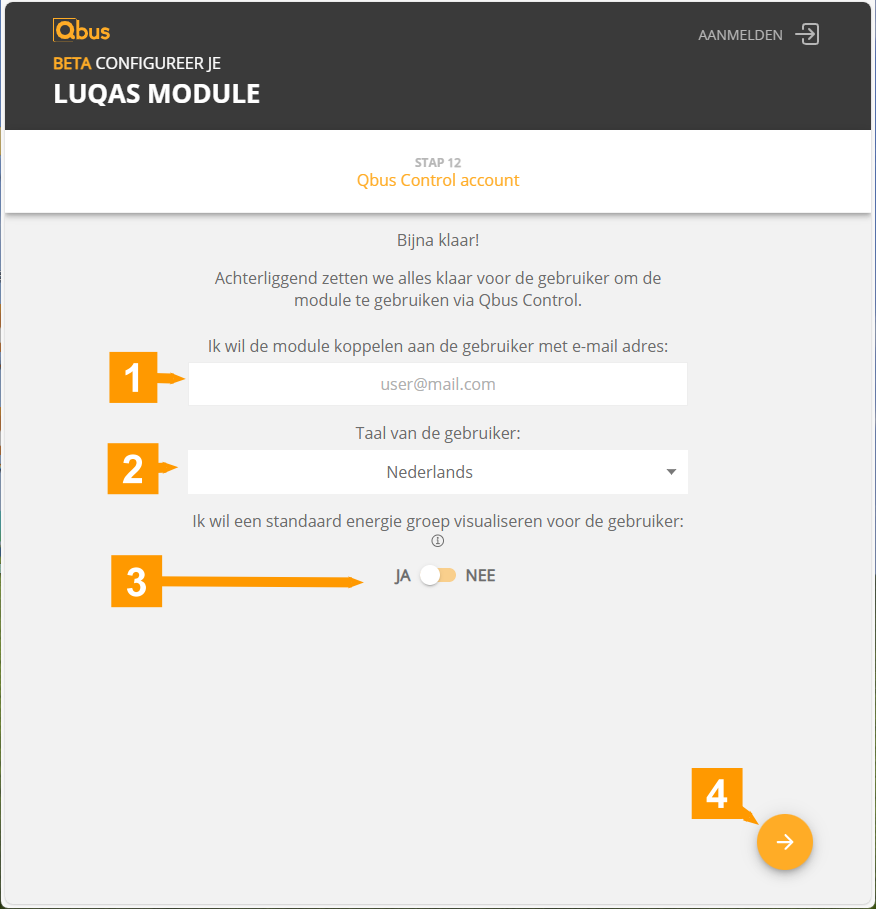

¶ Stap 12: Qbus control account
In deze stap kan je de Luqas module koppelen aan het account van de klant.
- Vul het e-mail adres in van het account van de gebruiker
- Kies de taal van de gebruiker
- Kies of je voor de gebruiker automatisch een groep wil aanmaken met de reeds eerder ingestelde toestellen.

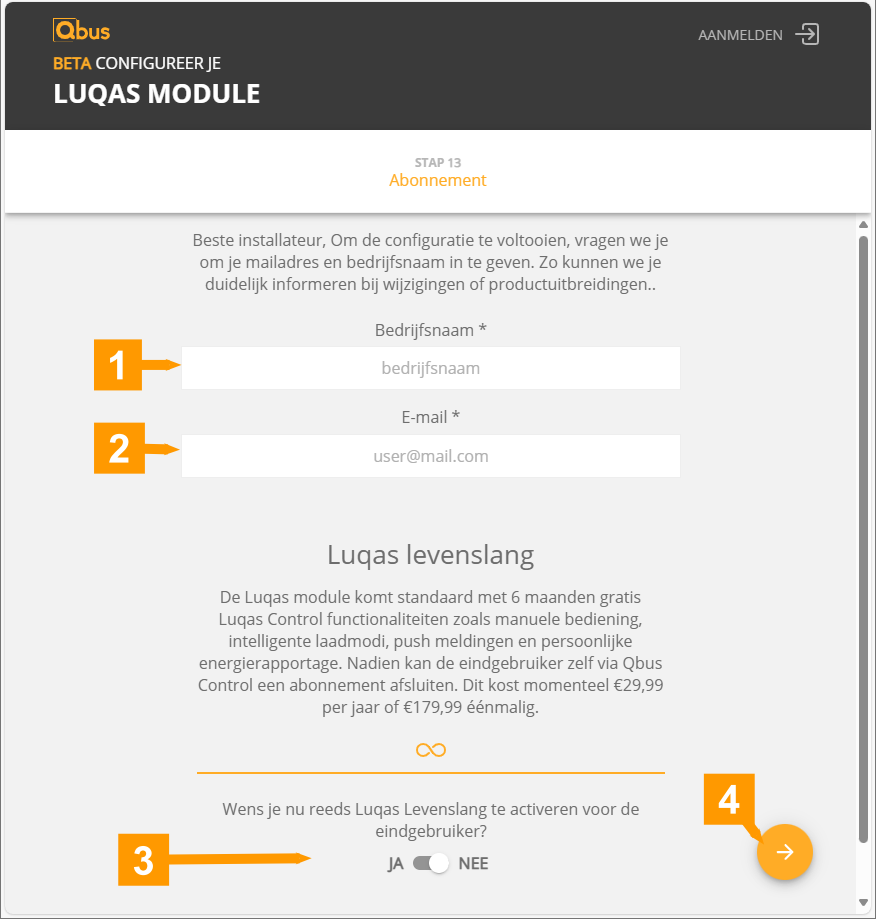

¶ Stap 13: Abonnement
In deze stap kan je een levenslang abonnement activeren voor de klant.
- Vul de naam in van jouw bedrijf.
- Vul uw e-mail adres in.
- Indien u het abonnement wenst aan te kopen, zet de knop dan op JA. Daarna kan u op de knop klikken om te betalen.
- Klik op de pijl om door de gaan naar de volgende stap.

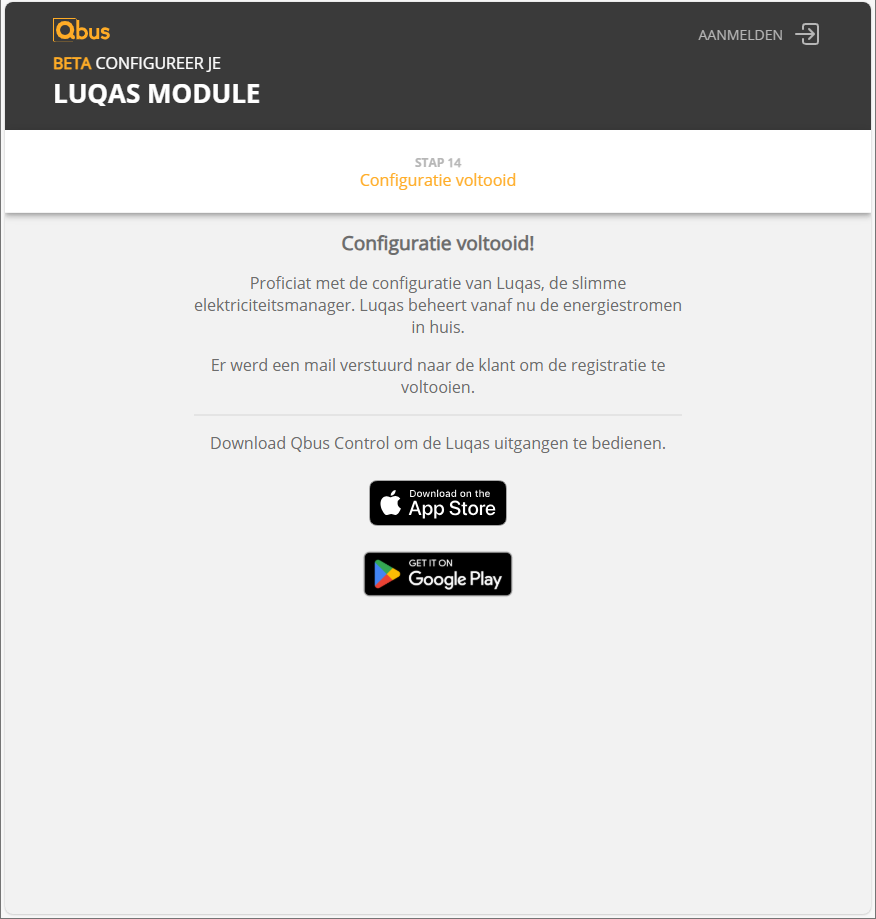

¶ Stap 14: Bedankt
De Luqas is nu geconfigureerd en klaar voor gebruik.
Zie energy
