¶ Uitgangen
¶ Aan/Uit
Via de Aan en Uit knop wordt de verlichting in- en uitgeschakeld.
¶ Dimmer
Bij een dimmer kan door op het lampsymbool naar boven en beneden te glijden de verlichting op en neer gedimd worden.
¶ RGB
De RGB uitgang word gebruikt voor RGB-LEDs aan te sturen.
Door op de kleurencirkel the bewegen kan je een kleur instellen.
Door in het rechtergedeelte naar boven en beneden te glijden kan de LED-armatuur op en neer gedimd worden.
Onderaan kan je:
- De LEDs aan zetten
- De LEDs uit zetten
- Een vaste kleur of een animatie kiezen
¶ Warm Wit - Koud Wit
De WWKW uitgang word gebruikt voor WWKW-LEDs aan te sturen.
Door op de wwkw balk naar links of rechts te sliden stel je de kleurtemperatuur in.
Door in het rechtergedeelte naar boven en beneden te glijden kan de LED-armatuur op en neer gedimd worden.
¶ Thermostaat
De temperatuur die links wordt weergegeven is de ruimte temperatuur.
De rechtse temperatuur is de gevraagde temperatuur.
Op de onderste balk wordt het regime aangepast: Manueel, Vorst, Economy, Comfort, Nacht.
Een regime is een vooraf ingestelde temperatuurwaarde die kan verschillen per ruimte.
De ingestelde temperatuur kan aangepast worden door op het thermometersymbool naar boven en beneden te glijden.
¶ Rolluik met positionering
Via de Open en Dicht knop is het mogelijk het rolluik te openen of te sluiten.
De positie kan aangepast worden door op het rolluiksymbool naar boven en beneden te glijden.
¶ Rolluik met lamellen
Via de Open en Dicht knop is het mogelijk het screen te openen of te sluiten.
De positie kan aangepast worden door op het screensymbool naar boven en beneden te glijden.
De horizontale shuifbalk kan je gebruiken om de positie van de lamellen in te stellen.
¶ Sfeer
Door op Activeer te klikken zal je de sfeer uitvoeren.
Een sfeer kan een vaste waarde sturen naar alle andere Qbus uitgangen en naar Ubie toestellen.
¶ Weerstation
Als u een weerstation heeft in uw installatie kan u de waarden van de verschillende sensoren zien in Qbus Control.
¶ Ventilation - HVAC
Met deze functie kan u uw ventilatie systeem controleren en de mode hiervan bedienen.
¶ Ventilation - Renson
Bediening van uw Renson ventiilatie systeem.
¶ Ventilation - Duco
Bediening van uw Duco ventilatie systeem.

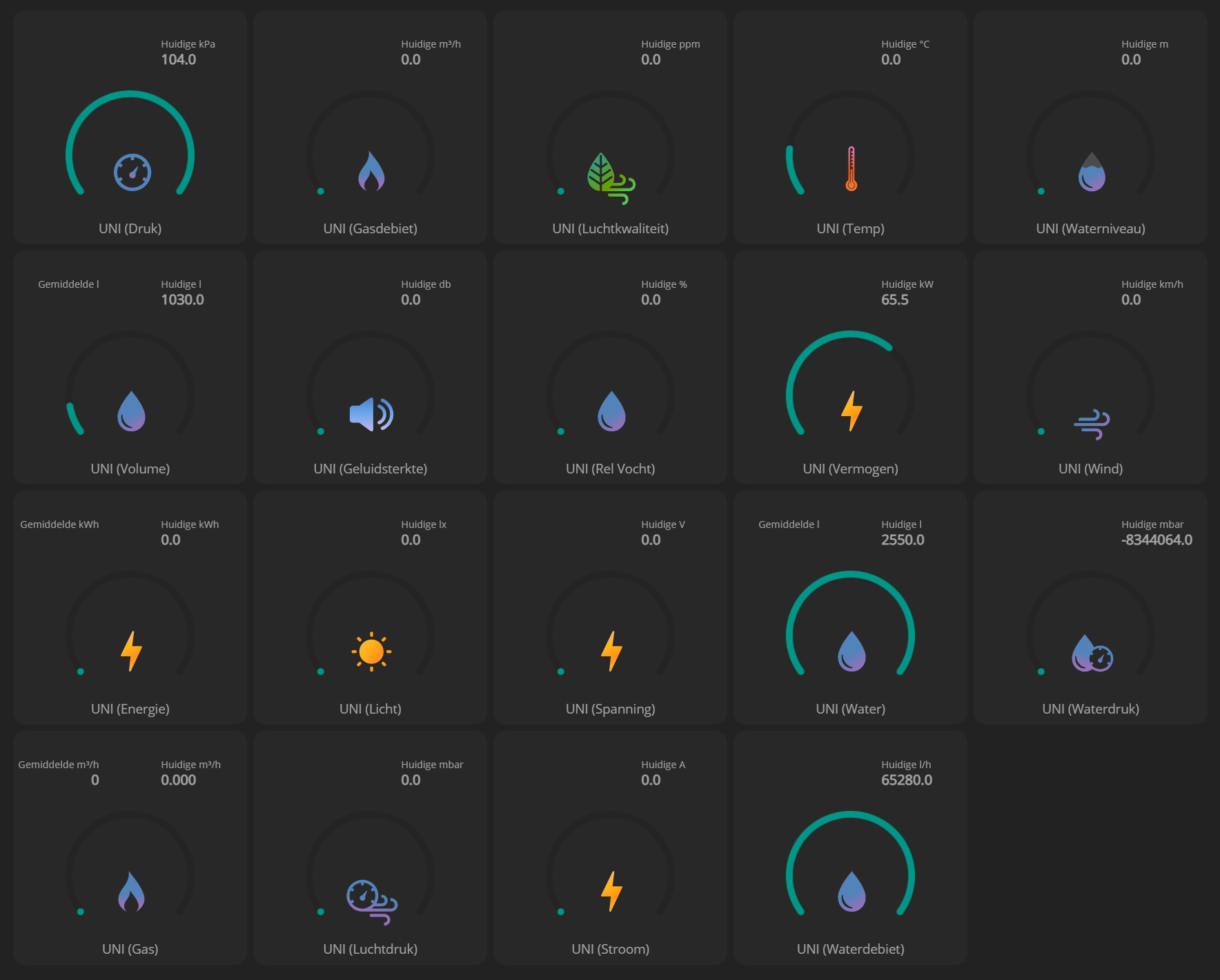

¶ Meters
Een Meter geeft de status weer van een universeel adres.
Met een Qbus controller heeft u de mogelijkheid om een 0-10V signaal in te lezen. Er zijn een heleboel toestellen op de markt die een of andere meetwaarde omzetten naar dit soort signaal. Op die manier kan u in Qbus Control de status volgen van dit toestel. Enkele nuttige voorbeelden:
- Het niveau van een waterput
- De luchtdruk
- Een waterdebiet
- Een temreatuur
- ...
Onze Sen modules maken ook gebruik van deze mode, dus kan u alle sensoren van onze Sen modules op deze manier bekijken in Qbus Control.

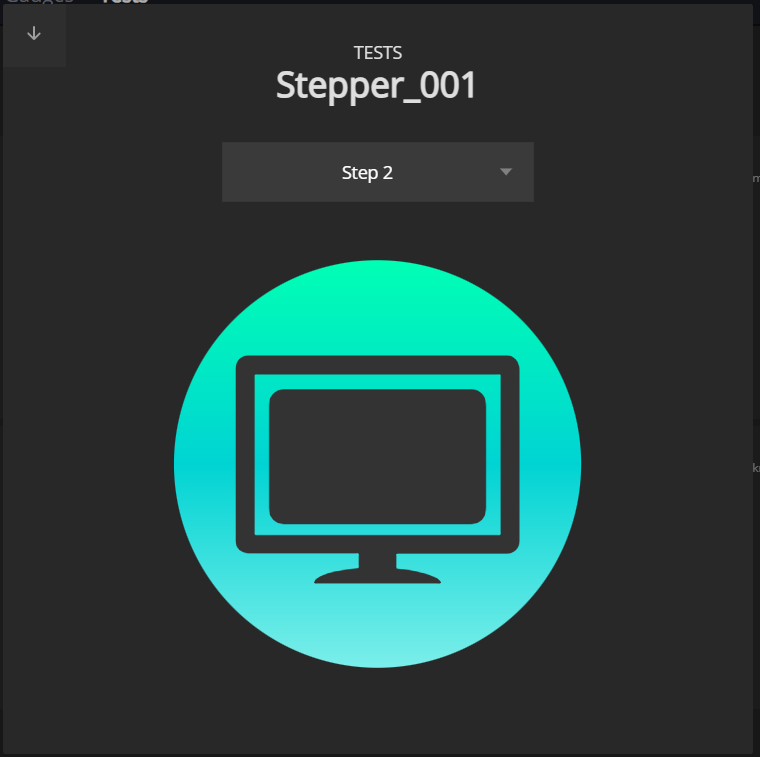

¶ Stepper
Een stepper is een uitgang die een waarde kan hebben van 0 tot maximum 255. Deze kan u via System Manager instellen. In Qbus Control kan u de status zien van de stepper en deze via een drop down lijst wijzigen.
Een stepper is vaak een uitgang die niet direct een toestel zal aansturen, maar kan gebruikt worden in logica toepassigen.
¶ Tot slot
De meeste uitgangen hebben rechtsboven een grafiek-icoon. Door hierop te klikken krijgt u het volgende venster:
- 24 uur: Deze grafiek geeft voor de laatste 24u per uur weer op welk niveau de dimmer stond.
- 7 dagen: Deze grafiek geeft u voor de laatste 7 dagen, per dag weer wat het gemiddeld percentage van de uitgang was voor die dag (met de muis bewegen over het heldere gedeelte van de balk) en hoelang de uitgang 'aan' stond (donkerdere gedeelte).
- 30 dagen: Zelfde uitleg als bij 7 dagen.
Onderaan elke grafiek kan u ook zien hoelang de uitgang actief was en een vergelijking met het gemiddelde.
¶ Directe bediening
In het instellingen gedeelte kan je onder Groepen beheren de directe bediening activeren.
Als deze functie actief is zal je, voor bepaalde uitgangen, na het klikken op een uitgang onderstaande schermen niet te zien krijgen, en gaat de uitgang direct reageren op de klik.
Om onderstaande schermen op te roepen dien je dan iets langer te klikken op de uitgang.
